STAR走心机

日本斯大STAR数控走心机床SR-20JtypeC

加工最大直径

Diameter φ20mm / φ23mm(选配)
加工最大长度 Length 205mm
加  工  能  力
C   轴  功  能 C Axis 主轴 + 副主轴

    一、斯大走心机SR-20JtypeC采用前端导套扶持,后端主轴箱夹持材料移动结构,因刀具始终紧挨着导套进行加工,当加工长尺寸零部件时,这种结构即可抑制材料的挠性,实现高精度复合加工。

    二、斯大走心机SR-20JtypeC采用倾斜型燕尾槽导轨构造,这样切削点近接处X、Y轴构成放射状,机械刚性提高,还由于滚珠丝杆中心所通过的Y轴导轨是平行的直线与切削点构成近接(右图a1),减少切削抵抗力矩的负重,使X轴、Z轴方向的刀架台刚性提高,由于这个斯大自豪的具有专利的刀架台构造,实行了刀具寿命延长和长时间连续加工时的稳定精度。
    三、斯大走心机SR-20JtypeC横向钻孔5轴单元下方2轴,采用模块化设计,可根据工件需要自由安转可交换式工具,实现工艺的灵活性,通过功能模块的组合,轻松实现各种变化,以此获得机床的最佳结构。
    四、斯大走心机SR-20JtypeC正面配备2轴深孔套筒座,可钻最大加工直径φ8mm深度100mm的深孔,实现特殊深孔的可行性解决方案。

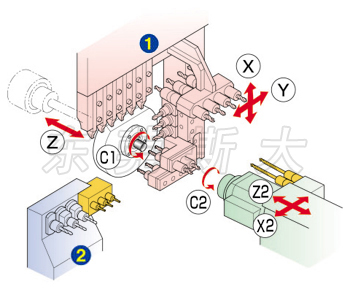

刀架台运动图



刀架台结构种类

刀具参数

横向钻孔单元4
刃物台

车刀(□12mm)
正面固定工具
背面固定工具
回转工具
可交换式工具

6把
6把
4把
3把
2pos

背面4轴单元
刃物台

背面加工工具
固定工具
回转工具

4把/6把(选配)
max.4把
4把/6把(选配)





项目 SR-20J type C
最  大  加  工  直  径 φ20mm
主轴箱最大行程 固  定  导  套  规  格 205mm
R.M.G.B.装置使用时间 172mm
车  刀  把  数 6把(□12mm)
4 轴 套 筒 座 刀  具  把  数 正面加工固定刀具4把
背面加工固定刀具4把
最  大  钻  孔  能  力 φ10mm
最 大 切  削 攻 丝 能 力 M8XP1.25
正  面 2 轴 深 孔 套 筒 座 刀  具  把  数 2把
最  大  钻  孔  能   力 φ8mm
最  大  钻 孔 深  度 100mm
动  力  刀  具 刀  具  把  数 3把~10把
最  大  钻  孔  能  力 φ8mm
最  大  切  削  攻  丝  能  力 M6XP1.0
最  大  转  速 max.8,000min-1
电     机 1.2kw
速 进 给 速 度 35m/min(X1,Y1,Z1,X2,Z2)
主 轴 分 度 C轴控制
主 轴 转 速 max.10,000min-1
主 轴 电 机 2.2kw(连续) / 3.7kw(15分/60%ED)
机 械 尺 寸(长 X 宽 X 高) 2,250 X  1,200 X  1,700mm
机 械 重 量 2,200kg
电 器 设 备 功 率 5.2KVA




项目 SR-20J type C
最   大   夹   持   直   径 φ20mm
最  大  接  取  制  品  长 80mm
最  大  制  品  突  出  长 30mm
背  面  4  轴  单  元 刀  具  把  数 4把~6把
最  大  钻  孔
能            力
固  定  刀  具 φ8mm
动  力  刀  具 φ5mm
最  大  攻  丝
能            力
固  定  刀  具 M8XP1.25
动  力  刀  具 M4XP0.7
副  主  轴  分  度 C轴控制
副  主  轴 转  速 max.8,000min-1
副  主  轴  电  机 1.5kw(连续) / 2.2kw(15分/50%ED)
